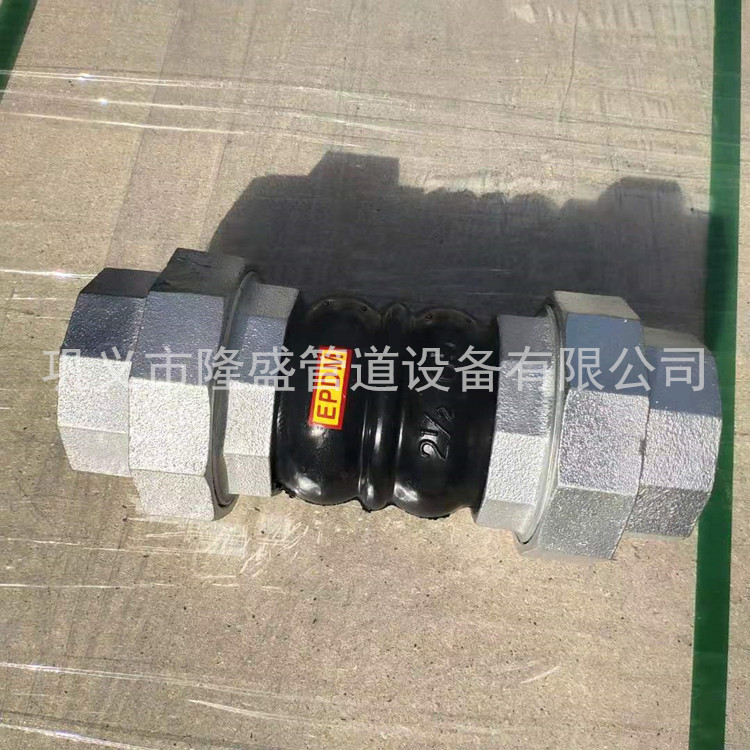

JGD ( KXT)型風機盤管橡膠接頭

產品特點：
JGD（KXT）-B1型風機盤管橡膠接頭主要特點：
1.機體結構精，緊湊，堅固耐用，外型美觀且幽雅。
2.采用質優鍍鋅板機殼，冷凝水盤采用模壓工藝一體成型，無焊縫、焊點、符合防火規範的保溫材料整體連接於水盤。
3.體積小: 機體設計輕巧。排水管及線路安裝簡便，左右接管及回風方式可隨時變換，以配合現場情況。機組能安裝於任何空間場所。
4.效率高: 先進的脹管工藝,保證了換熱器銅管和鋁箔的緊密接觸,傳熱性能好；
5.噪音低: 合理的風機與氣流結構設計,質優的吸音保溫材料,使機組噪音低於標準1-3dB(A)；
6.能耗低: 風機與換熱器合理匹配,三檔可調風量,使風機用電省。
產品用途：
JGD（KXT）-B1型風機盤管橡膠接頭工作原理：
        風機盤管接頭主要依靠風機的強製作用，使空氣通過加熱器表麵時被加熱，因而強化了散熱器與空氣間的對流換熱器，能夠迅速加熱房間的空氣。風機盤管是空調係統的末端裝置，其工作原理是機組內不斷的再循環所在房間的空氣，使空氣通過冷水（熱水）盤管後被冷卻（加熱），以保持房間溫度的恒定。通常，通過新風機組處理後送入室內，以滿足空調房間新風量的需要。
       但是，由於這種采暖方式隻基於對流換熱，而致使室內達不到佳的舒適水平，故隻適用於人停留時間較短的場所，如：辦公室及賓館，而不用於普通住宅。由於增加了風機，提高了造價和運行費用，設備的維護和管理也較為複雜。
       風機盤管接頭控製多采用就地控製的方案，分簡單控製和溫度控製兩種。 簡單控製：使用三速開關直接手動控製風機的三速轉換與啟停。溫度控製：STC 係列溫控器根據設定溫度與實際檢測溫度的比較、運算，自動控製 STV 係列電動兩 / 三通閥的開閉；風機的三速轉換。或直接控製風機的三速轉換與啟停，從而通過控製係統水流或風量達到恒溫的目的。
       風機盤管接頭做為中央空調的末端設備，其質量的好壞決定了室內的空調效果。性能主要是送冷（熱）量的保障、送風量的保障，噪音的數值比、冷凝水不泄漏及電器、鈑金件設計的合理性等等。

序號	部位	材料
1	活接頭	可鍛鑄鐵
2	內外膠層	耐老化橡膠
3	骨架層	錦綸簾子布
4	內外螺紋活接頭	可鍛鑄鐵

技術條件：

工作壓力	1.6MPa(16kg.f/cm2)	偏轉角度	(a1+a2> 45°
爆破壓力	4.8MPa( 48kg•f/cm2)	直空度	53.3KPa (400mmHg)
適用溫度	-15—115°C,特殊可達-30+250℃
適用介質	水、海水、熱水、空氣、壓縮空氣、油、酸、堿等化學特質

安裝數據表：

公稱通徑DN	長度		軸向壓縮	軸向位移	橫向位移	偏轉角度 (a1+a2)
	JGD-B-1N	JGD-B-1W
15	180	195	10	5	20	45°
20	200	220	10	5	20	45°
25	220	240	10	5	20	45°
